Klasse I II overspændingsbeskyttelsesanordning

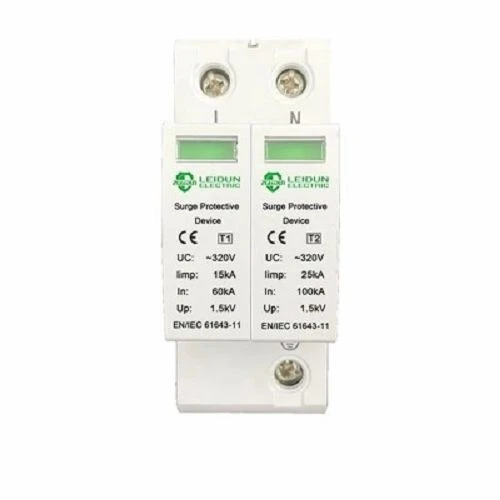

Klasse I II overspændingsbeskyttelsesenheden er en integreret T1+T2 strømstødsbeskyttelsesløsning designet til lav-vekselstrømsdistributionssystemer. Den kombinerer den høje-energiafladningsevne fra en klasse I lynafleder med den hurtige overspændingsfastspændingsydeevne fra en klasse II SPD, hvilket hjælper med at beskytte downstream elektrisk udstyr mod direkte lynstrøm, inducerede lynoverspændinger og netomskiftningsoverspænding. Sammenlignet med traditionelle adskilte T1- og T2-overspændingsafledere forenkler den integrerede struktur kabinetdesignet, fordi der ikke kræves nogen ekstern afkoblingskomponent eller streng installationsafstand mellem-trin.

Denne enhed er velegnet til 220/380V AC 50/60Hz-systemer og er almindeligvis installeret ved det primære indgående distributionsskab, kraftrum, udendørs distributionsudstyr og frontenden af ​​følsomme elektriske systemer. Med et modulært DIN-skinnedesign, tydelig statusindikation og bredt driftstemperaturområde giver den praktisk lyn- og overspændingsbeskyttelse til kommercielle bygninger, industrifaciliteter, datarum, solcelle-relaterede distributionsskabe og præcisionsstrømforsyningsmiljøer.

• Integreret T1+T2-beskyttelsesstruktur til både direkte lynafladning og induceret overspændingsspænding.
• Indbygget-intelligent energitilpasningsdesign, hvilket reducerer behovet for eksterne afkoblingskomponenter.
• Velegnet til 220/380V lavspænding-vekselstrømsdistributionssystemer og 3P+N tre-fase fire-ledningsapplikationer.
• Høj impulsstrømskapacitet med T1 Iimp-muligheder på 12,5kA eller 25kA ved brug af 10/350us-bølgeformen.
• T2-afladningskapacitet med nominel afladningsstrøm på 20kA eller 40kA og maksimal afladningsstrøm på 60kA eller 80kA.
• Hurtig responstid på<=25ns and voltage protection level of <=1.5kV for effective downstream equipment protection.
• Statusvinduet viser grønt for normal drift og rødt for fejl, hvilket gør vedligeholdelsesinspektion lettere.
• 35mm standard DIN-skinnemontering til hurtig installation i fordelerbokse og koblingsskabe.

En typisk modelkonfiguration er SPD-T1+T2-25/440-3P+N. I denne struktur angiver T1+T2 kombineret klasse I og klasse II overspændingsbeskyttelse; 25 repræsenterer den nominelle T1-impulsstrøm på 25kA; 440 angiver en maksimal kontinuerlig driftsspænding på 440V AC; og 3P+N refererer til en trefaset firetråds systemkonfiguration. Dette format hjælper ingeniører med at vælge den passende overspændingsbeskyttelsesanordning i henhold til strømsystemet, lynrisikoniveauet og kabinetlayoutet.

Enheden bruger et dobbelt beskyttelsesdesign, der kombinerer et gasudladningsrør til klasse I lynstrømsafladning og en varistorstruktur til klasse II overspændingsspænding. Når en høj-energistød fra direkte lyn kommer ind i elledningen, handler klasse I-trinnet først og udleder den store impulsstrøm til jorden. Når induceret lyn eller skiftende overspænding vises på systemet, reagerer klasse II-trinnet hurtigt og klemmer spændingen til et mere sikkert niveau. De to trin koordinerer automatisk og hjælper med at reducere overspænding på downstream-afbrydere, kontroludstyr, drev, målere, kommunikationsstrømforsyninger og andre følsomme elektriske belastninger.

• Vigtigste indgående skabe af kommercielle, bolig- og industribygninger.
• LPZ0 til LPZ1 lynbeskyttelseszone grænseflader i lav-AC-systemer.
• Rum med stærk-strøm og svag-strømsudstyr, der kræver koordineret overspændingsbeskyttelse.
• Udendørs strømfordelingsbokse og el-tavler udsat for lynrisiko.
• Front-beskyttelse til elektrisk præcisionsudstyr, kontrolpaneler og automationssystemer.
• Distributionssystemer, der bruger TN-S, TN-C, TN-C-S, TT eller IT-jordingsarrangementer.

Installationen skal udføres af en kvalificeret elektriker, efter at opstrømsstrømforsyningen er blevet fuldstændig afbrudt. SPD'en skal installeres efter hovedafbryderen på lavspændingsdistributionssystemet- og fastgøres solidt på en 35 mm DIN-skinne. Tilslut L-faselederne, N-nullederen og PE-jordlederen i henhold til produktmærkningerne. For at forbedre beskyttelsesydelsen anbefales den samlede forbindelseslængde ikke at være mere end 0,5 m, hvilket reducerer ledningsinduktansen og restspændingen under overspændingsudladning.

En passende reservesikring eller strømafbryder bør installeres opstrøms for at forhindre kortslutningsrisiko, hvis den overspændingsbeskyttende enhed når -af-levetid. Efter aktivering af systemet skal du kontrollere statusvinduet. Grøn angiver normal servicetilstand; rød angiver fejl, og enheden bør udskiftes med det samme.

• Efterse enheden hver sjette måned eller før tordenvejr.
• Bekræft, at indikatoren forbliver grøn, og kontroller, at terminalerne er tætte uden unormal opvarmning.
• Udskift enheden, når indikatoren bliver rød, efter et alvorligt lyn, eller når der er mistanke om beskyttelsesfejl.
• Sluk før udskiftning, og brug en ny enhed med samme specifikation for at undgå uoverensstemmelse.

Undlad at installere, fjerne eller vedligeholde enheden, mens den er strømførende. Brug ikke SPD'en ud over dens nominelle kontinuerlige driftsspænding eller i overbelastede systemer. Enheden skal vælges i henhold til systemspænding, jordingstype, lynudsættelsesniveau, installationsposition og påkrævet afladningskapacitet. Til hovedfordelingsskabe og udendørs strømsystemer med høj-risiko giver en T1+T2 kombineret overspændingsafleder et mere kompakt og koordineret beskyttelsessystem end at bruge adskilte enheder uden korrekt energitilpasning.

For projektvalg eller massekøb bedes du angive systemspænding, jordingssystem, polkonfiguration, nødvendige Iimp- og Imax-niveauer, kabinetinstallationsposition og anslået mængde. Vores team kan hjælpe med at bekræfte den passende konfiguration af klasse I II overspændingsbeskyttelsesenhed og levere tekniske data, tilbudssupport og leveringsoplysninger til dit elektriske beskyttelsesprojekt.
